یونیت ماشینکاری (با پشته سه نظام استاندارد)
این یونیت با قطر گلویی ۲۵ یا ۵۰ و همچنین پشته سه نظام استاندارد برای سه نظام های ۲۰ و ۲۵ طراحی شده

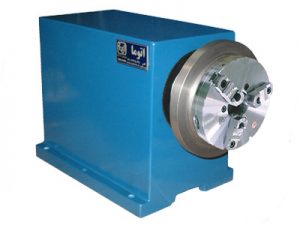

در تصویر زیر نمای کلی از یونیت ماشین کاری را مشاهده می کنید که قابلیت نصب انواع سه نظام را دارا می باشد.
نکته۱ : مدل با استاندارد ابزارگیر ISO40 نیز موجود می باشد

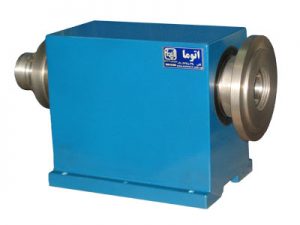

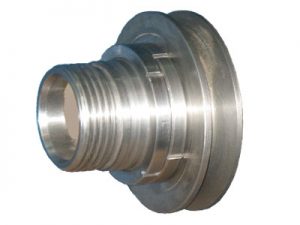

همانطور که در تصویر زیر مشاهده می کنید ، پشته سه نظام استاندارد ، امکان نصب دقیق و آسان انواع سه نظام با شماره های متفاوت را در اختیار شما می گذارد
از ویژگی های این یونیت می توان به موارد زیر اشاره کرد:
۱- خطای هم محوری برابر با ۲۰ میکرون
۲- قابلیت نصب آسان برروی انواع شاسی
۳- مجهز به بلبرینگ های مرغوب
۴- صفحه استاندارد برای نصب هر نوع سه نظام
۵- قابلیت نصب انواع الکتروموتور

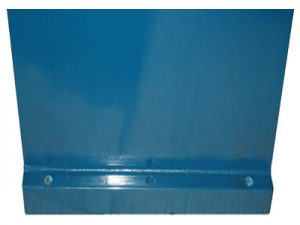

در تصویر زیر نمایی از سوراخ های پایه یونیت جهت نصب برروی انواع شاسی نمایش داده شده است

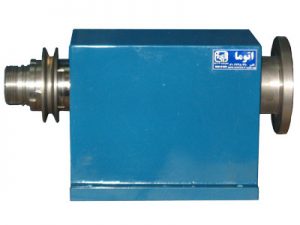

همچنین برای برای ارتباط انواع موتور با شفت یونیت ، می توان از یک یا دو تسمه از نوع B و با سایز مناسب ( با توجه به محل نصب موتور ) استفاده کرد
مشخصات فنی :
واحد ابعاد درج نشده به میلیمتر می باشد
ابعاد: ۳۰۰mm×۲۰۰mm×۲۶۰mm
سنتر: ۱۶۵mm ( به صورت پیش فرض )
قطر گلویی: ۲۵mm/50mm
قطر شفت اصلی: ۰٫۲ ± ۸۰ ( بصورت پیش فرض )
قطر فولی: ۱۶۰mm ( بصورت پیش فرض )
حداکثر خطای هم محوری: ۲۰ میکرون
محدوده قدرت الکتروموتور: ۱٫۵kw / 2.2kw / 3kw
حداکثر سرعت چرخشی : ۱۵۰۰rpm / 3000rpm
وزن: ۳۰kg
