محور دو جهته مدل: ALD-2D200ST

• ژانویه 16, 2017
• حمیدی
• بدون دیدگاه

این محور، از نوع محورهای دو جهته گروه صنعتی اتوما مدل : ALD-2D200ST می باشد که: به همراه هلدر و کوپلینگ موتورها ، و در یک پکیج کامل ارائه شده

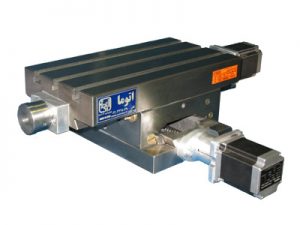

تصویر زیر نمایی کلی از محور دو جهته ( صلیبی ) مدل : ALD-2D200ST می باشد که به همراه هلدر و کوپلینگ موتور ها ، و در یک پکیج کامل ارائه شده

این محصول ، یک پکیج حرفه ای و کاملا صنعتی را برای ساخت هرنوع ماشین صنعتی و یا دستگاه CNC که نیاز به حرکت های بسیار دقیق در جهت X , Y دارند ، در اختیار شما قرار می دهد

در شکل زیر تصویری از نحوه کوپلینگ موتورهای کنترلی به محور نمایش داده شده است ، همانطور که ملاحظه میفرمایید ، هلدر و نگهدارنده موتور کاملا به صورت یکپارچه و مدل سازی شده  ، و مخصوص فلنج موتور با سایزهای مختلف طراحی شده ، و فاصله فلنج تا هد محور کاملا کاور و پوشیده است ، به طوری که:  محل اتصال دنباله میل پیچ بال اسکرو و شفت موتور و همینطور محل کوپل قابل مشاهده نمی باشد.

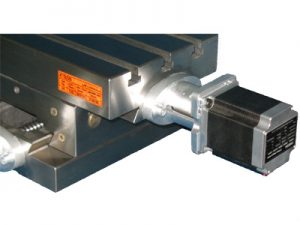

نمایی از نحوه کوپلینگ موتور برای محور y :

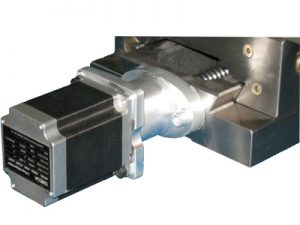

نمایی از نحوه کوپلینگ موتور برای محور x :

کوپلینگ دقیق و مستحکم موتورها و همچنین سیستم حرکتی زاویه کنیک ( تکنولوژی بکار رفته در تمام محورهای اتوما ) این مجموعه را آماده نصب مطمئن برروی هر نوع ماشین و یا cnc صنعتی نموده است

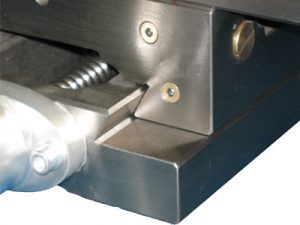

در شکل زیر نمایی از تکنولوژی زاویه کنیک به همراه محل تزریق روغن برای زاویه سمت راست محور x وزاویه سمت چپ محور y نشان داده شده است .

امکانات مهمی که این نوع محورها در اختیار طراح قرار می دهد عبارتند از :

۱- تیغچه کنیک ( شمشیری ) برای کالیبراسیون و ریگلاژ دقیق ریل ها و تنظیم میزان لقی و روانی و سختی حرکت ریل ها فقط با تنظیم یک پیچ

۲- خطوط روغن و ساچمه تزریق روغن برای روغن کاری یکنواخت و دائمی ریل ها

۳- صفحه رویی بسیار دقیق (سنگ مغناطیس زده شده) به همراه چاک و تی برای نصب آسان قطعه کار یا هر وسیله ای برروی محور

۴- قطعه کفی سوراخکاری ( سوراخ خزینه ) شده در چهار جهت برای نصب آسان محور بروی شاسی های متنوع

۵- صلبیت بسیار بالا در حرکت ( ویژگی بسیار مهم در محورها خطی اتوما )

۶- دقت حرکتی بسیار بالا ( ۲۰ میکرون = ۰٫۰۲mm )

لازم به ذکر است که: این نوع محورها داری تعامد حرکتی بسیار بالا درحد ۳۰ میکرون می باشند ،  و به بیان دیگر: هر یک از محورهای x و y بصورت کاملا قائم ، و با ضریب خطایی در حد ۳۰ میکرون ، نسب به هم حرکت می کنند.

مطالب ، در صورت نیاز بروزرسانی خواهد شد
