نیاز به یک حرکت خطی دارید؟
نیاز به حرکت دقیق خطی دارید ؟ به دنبال ایندکس مناسب برای تبدیل حرکت دورانی به خطی هستید ؟ حرکت خطی سیستم شما تک بعدی ، دو بعدی و یا سه بعدی است ؟ سیستم های خطی و ایندکس های دقیق و صنعتی اتوما نیاز شما را برآورده می سازد
همانطور که می دانید برای تبدیل حرکت دورانی به یک حرکت خطی دقیق از تکنیک هایی نظیر لینیر باکس ، لینیر داوتیل ، لینیر گاید ، لینیر بال بوش استفاده می شود که طراح با توجه به نیاز خود از جمله : سرعت ، دقت ، نیرو ، میزان صلبیت سازه و … سیستم مورد نظر خود را طراحی می کند
مثلا برای ساخت یک ماژول خطی ساده مبتنی بر ریل و واگن ( لینیر گاید ) به حداقل قطعات زیر نیاز دارید ؟
۱- ریل
۲- واگن
۳- بال اسکرو
۴- مهره بال اسکرو
۵- نگهدارنده مخصوص مهره بال اسکرو
۶- نگهدارنده مخصوص موتور
۷- کوپلینگ مناسب ( جهت اتصال شفت موتور )
۸- اتصالات ابتدایی و انتهایی ( جهت مهار بال اسکرو )
۹- صفحه رویی دقیق در ابعاد مورد نیاز ( این صفحه باید ریخته گری شده و بعد از عملیات های ماشین کاری و سنگ مغناطیس و همچنین سوراخکاری های دقیق ، جهت نصب و مونتاژ واگن ها آماده سازی شود)
۱۰- صفحه زیری دقیق در ابعاد مورد نیاز ( این صفحه باید ریخته گری شده و بعد از عملیات های ماشین کاری و سنگ مغناطیس و همچنین سوراخکاری های دقیق ، جهت نصب و مونتاژ ریل ها آماده سازی شود)
مهندس طراحی که حداقل دانش و تجربه را در عرصه ساخت تجهیزات و ماشین آلات دقیق صنعتی دارا می باشد و یا تکنسین هایی که در عرصه خدمات اتوماسیون صنعتی حداقل تجربه را دارا می باشد احتمالا به اهمیت بالای سیستم های حرکت خطی اذعان خواهند کرد
این سیستم ها از این جهت دارای اهمیت بالا می باشند که : به دلیل نوع مکانیزم عمل ( که همان رفت و برگشت های دقیق می باشد ) در صورت عدم پایداری و مقاومت از کالیبره خارج شده و دقت خود را از دست داده و کل ماشین و یا تجهیز و یا خط تولید را دچار مشکل و خسارت خواهند کرد .
ما در این واحد صنعتی و با فعالیت مستمر از سال ۱۳۶۸ خورشیدی تا به امروز و با استفاده از دانش و تجربه حاصل تا به امروز محصولات متنوعی را برای ماشین سازان حرفه ای ، سازندگان تجهیزات حرفه ای صنعتی ، مهندسین طراح ، تکنسین های فعال در زمینه اتوماسیون صنعتی ، پژوهشگران و همه صنعتگران علاقه مند که نیاز به سیستم های حرکت خطی دقیق و با ضریب اطمینان بالا در عملکرد دارند طراحی و تولید کرده ایم
در اینجا به طور مختصر شما بازدید کننده محترم را با نمونه محصولات گروه صنعتی اتوما آشنا خواهیم کرد

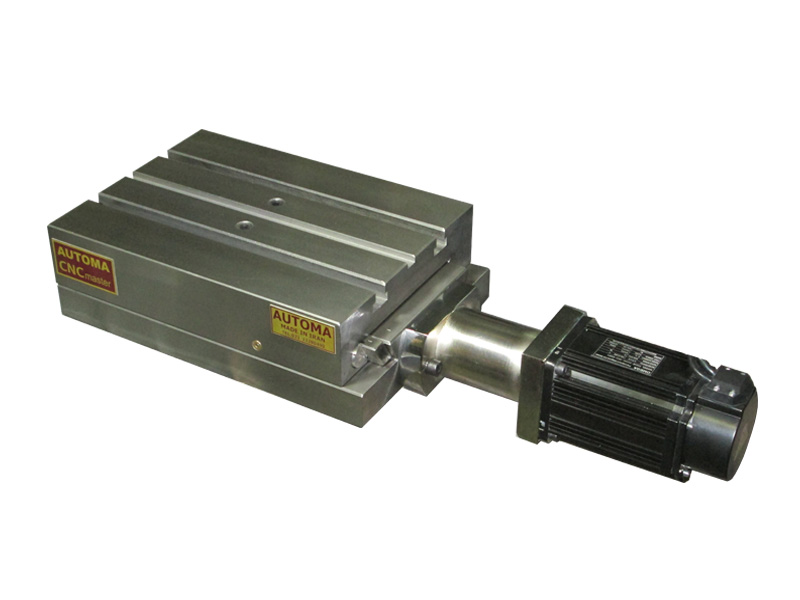

محور یک جهته مدل: ALD-D180SE
محور یک جهته مبتنی بر تکنیک لینیر داوتیل وبه همراه کوپل servo motor ، با صلبیت بسیار بالا در حرکت این محور مناسب برای انواع تجهیزات و ماشین آلات صنعتی ، که نیاز به حرکت خطی دقیق دارند می باشدبر روی صفحه این محور می توان انواع یونیت ماشینکاری و یا سوراخکاری و یا ابزار تراش را نصب و مورد استفاده قرار داددقت پیشروی این محور تا ۱ میکرون قابل تنظیم می باشد.

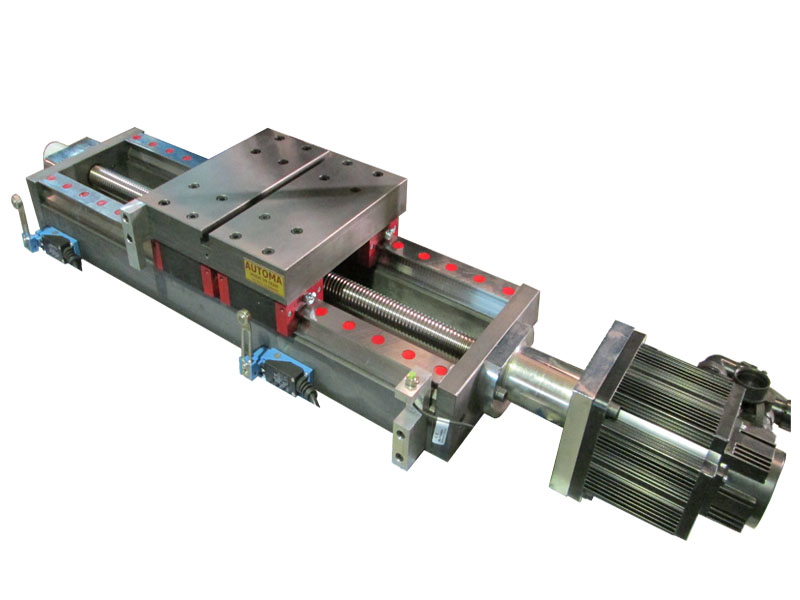

محور یک جهته مدل: ALG-D500SE
محور یک جهته با تکنیک لینیر گاید و همراه با کوپل servo motor پکیج کاملا صنعتی و حرفه ای برای نصب برروی انواع تجهیزات و ماشین آلات صنعتی که نیاز به حرکت خطی دقیق و با صلبیت بالا دارند

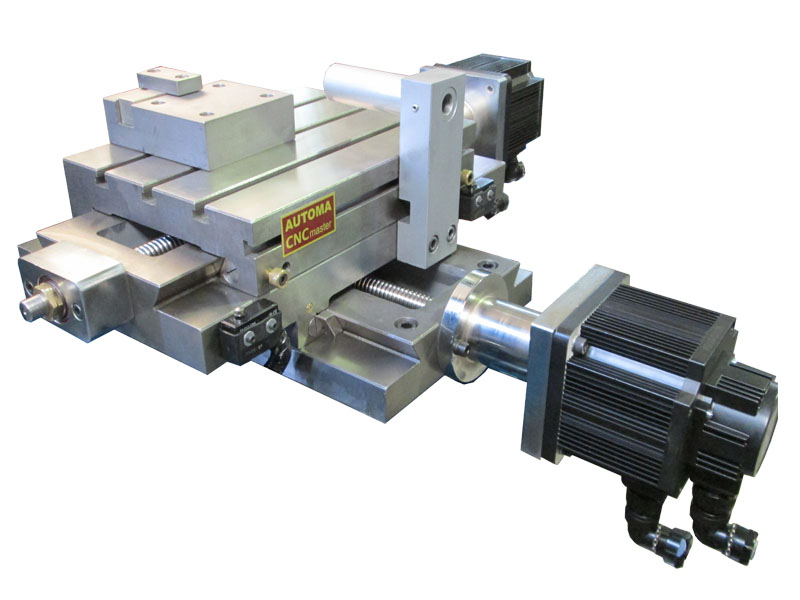

محور دو جهته مدل: ALD-2D300SE
محور دو جهته با تکنیک لینیر داوتیل و همراه با کوپل servo motor پکیج کاملا صنعتی و حرفه ای برای نصب برروی انواع تجهیزات و ماشین آلات صنعتی که نیاز به دو حرکت خطی دقیق و با صلبیت بسیار بالا دارند

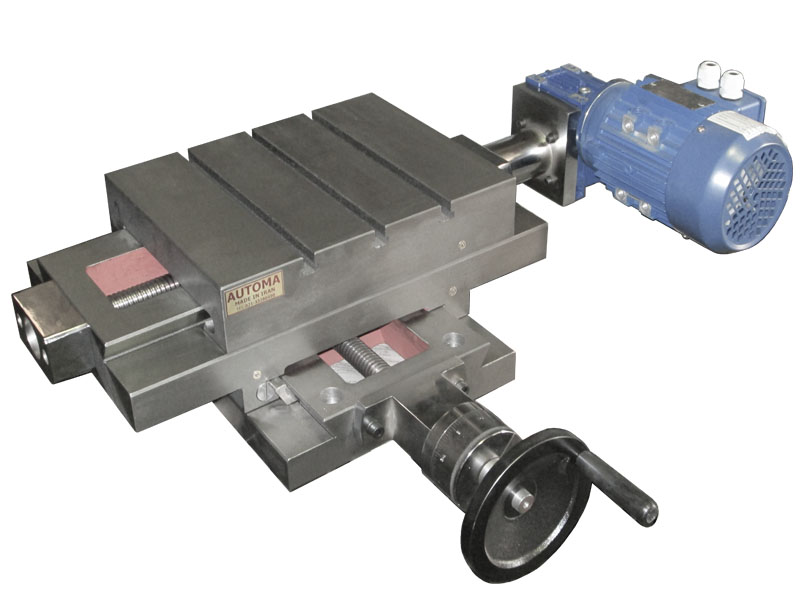

محور دو جهته مدل: ALD-2D300AC
محور دو جهته با تکنیک لینیر داوتیل ( میز صلیبی با اتومات ) ، همانطور که مشاهده می فرمایید در محور Y این محصول موتور AC و گیربکس حلزونی نصب شده تا امکان حرکت یکنواخت و اتوماتیک این محور برای انواع ماشینکاری فراهم شود

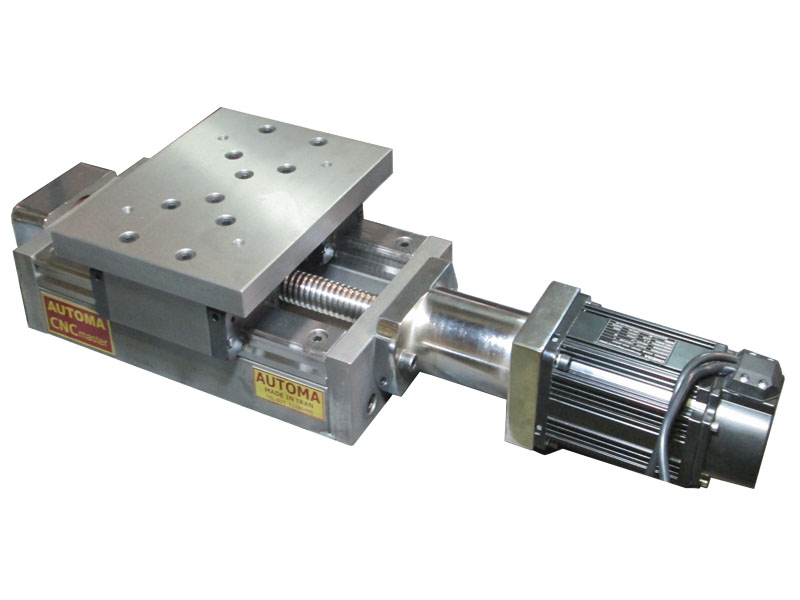

محور یک جهته مدل: ALG-D100SE
محور یک جهته با تکنیک لینیر گاید و همراه با کوپل servo motor پکیج کاملا صنعتی و حرفه ای برای نصب برروی انواع تجهیزات و ماشین آلات صنعتی که نیاز به حرکت خطی دقیق و با صلبیت بالا دارند دقت پیشروی این محور تا ۱ میکرون قابل تنظیم می باشد
محور یک جهته مدل: ALD-D300PN
محور یک جهته با تکنیک لینیر داوتیل و همراه با کوپل جک پنوماتیک پکیج کاملا صنعتی و حرفه ای برای نصب برروی انواع تجهیزات و ماشین آلات صنعتی که نیاز به حرکت خطی دقیق و با صلبیت بسیار بالا دارند
نکته ۱ : دقت حرکتی تمامی محورهای اتوما ۲۰ میکرون است ( دقتی بالا برای ساخت هر نوع ماشین صنعتی )
نکته ۲ : دقت پیشروی در تمامی محورهای مبتنی بر بال اسکرو ۱۰ میکرون می باشد
نکته ۳ : دقت کنترلی در صورت استفاده از SERVO MOTOR تا ۱ میکرون قابل تنظیم می باشد
نکته ۴ : میزان لقی در شرایط عادی و در کورس های استاندارد بسیار ناچیز و زیر ۲۰ میکرون می باشد
نکته ۵ : میزان لقی در بدترین شرایط و در کورس های بالای ۷۰ سانت و در شرایط فشار بار برابر با ۳۰ تا ۴۰ میکرون می باشد
با استناد به نکات بالا و با توجه به صلبیت بالا و لقی فوق العاده ناچیز در محورهای اتوما می توان خشن ترین حالت های براده برداری را بدون تنش و لرزش تجربه کرد
